視頻監控系統是安全防範系統的重要組成部分,它是一種防範能力較強的綜合系統。視頻監控系統以其直觀、準确、及時和信息内容豐富而廣泛應用于許多場合。視頻監控系統由攝像系統、視頻傳輸設備、切換控制、視音頻存儲設備和視頻顯示設備五部分組成。

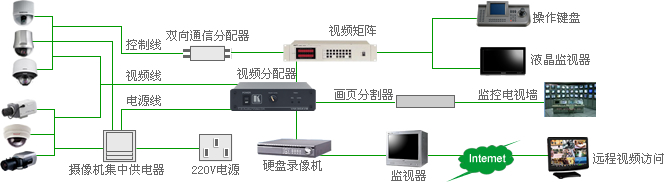

視頻監控系統示意圖:
![](static/picture/20160823164255_7627.jpg)
1、攝像設備-攝像機、鏡頭、雲台、防護罩、支架
2、傳輸設備-視頻/音頻/控制信号傳輸光端機
3、視頻切換和控制設備-矩陣(含矩陣鍵盤)
4、視頻存儲-DVR(硬盤錄像機)、VCR盒式錄像機。
5、視頻顯示-CRT監視器,LCD,DLP(拼接大屏)
視頻傳輸設備
1、視頻電纜直接傳輸
2、模拟視頻光端機光纖傳輸
3、非壓縮數字視頻光端機光纖傳輸
視頻監控系統工作原理
對于視頻監控系統,根據系統各部分功能的不同,整個視頻監控系統劃分爲七層——表現層、控制層、處理層、傳輸層、執行層、支撐層、采集層。當然,由于設備集成化越來越高,對于部分系統而言,某些設備可能會同時以多個層的身份存在于系統中。
一、表現層
表現城是我們最直觀感受到的,它展現了整個視頻監控系統的品質。如監控電視牆、監視器、高音報警喇叭、報警自動駁接電話等等都屬于這一層。
二、控制層
控制層是整個視頻監控系統的核心,它是系統科技水平的最明确體現。通常我們的控制方式有兩種——模拟控制和數字控制。模拟控制是早期的控制方式,其控制台通常由控制器或者模拟控制矩陣構成,适用于小型局部視頻監控系統,這種控制方式成本較低,故障率較小。但對于中大型視頻監控系統而言,這種方式就顯得操作複雜且無任何價格優勢了,這時我們更爲明智的選擇應該是數字控制。數字控制是将工控計算機作爲監控系統的控制核心,它将複雜的模拟控制操作變爲簡單的鼠标點擊操作,将巨大的模拟控制器堆疊縮小爲一個工控計算機,将複雜而數量龐大的控制電纜變爲一根串行電話線。它将中遠程視頻監控變爲事實、爲Internet遠程監控提供可能。但數字控制也不是那麽十全十美,控制主機的價格十分昂貴、模塊浪費的情況、系統可能出現全線崩潰的危機、控制較爲滞後等等問題仍然存在。
三、處理層
處理層或許該稱爲音視頻處理層,它将有傳輸層送過來的音視頻信号加以分配、放大、分割等等處理,有機的将表現層與控制層加以連接。音視頻分配器、音視頻放大器、視頻分割器、音視頻切換器等等設備都屬于這一層。
四、傳輸層
傳輸層相當于視頻監控系統的血脈。在小型視頻監控系統中,我們最常見的傳輸層設備是視頻線、音頻線,對于中遠程監控系統而言,我們常使用的是射頻線、微波,對于遠程監控而言,我們通常使用Internet這一廉價載體。值得一提的是,新出現的傳輸層介質——網線/光纖。大多數人在數字安防監控上存在一個誤區,他們認爲控制層使用的數字控制的視頻監控系統就是數字視頻監控系統了,其實不然。純數字視頻監控系統的傳輸介質一定是網線或光纖。信号從采集層出來時,就已經調制成數字信号了,數字信号在目前已趨成熟的網絡上跑,理論上是無衰減的,這就保證遠程監控圖像的無損失顯示,這是模拟傳輸無法比拟的。當然,高性能的回報也需要高成本的投入,這是純數字視頻監控系統無法普及最重要的原因之一。
五、執行層
執行層是我們控制指令的命令對象,在某些時候,它和我們後面所說的支撐誠、采集層不太好截然分開,我們認爲受控對象即爲執行層設備。比如:雲台、鏡頭、解碼器、球等等。
六、支撐層
顧名思義,支撐層是用于後端設備的支撐,保護和支撐采集層、執行層設備。包括支架、防護罩等輔助設備。
七、采集層
采集層是整個視頻監控系統品質好壞的關鍵因素,也是系統成本開銷最大的地方。包括鏡頭、監控攝像機、報警傳感器等等。
